Saulės elektrinių montavimas – tai konstrukcinis procesas, kurio metu moduliai tvirtinami prie stogo ar žemės konstrukcijų taip, kad užtikrinti maksimalią saulės spindulių absorbciją.
Viskas atliekama pagal individualų projektą, atsižvelgiant į stogo tipą, paviršiaus nuolydį ir elektros įvado parametrus.
Moduliai montuojami ant specialiai parinktų aliuminio arba plieno laikiklių. Ant stogo tvirtinimo elementai įrengiami taip, kad nepažeistų hidroizoliacijos sluoksnio. Montuojant ant žemės, konstrukcijos tvirtinamos prie betonuojamų arba įsukamų pamatų, pritaikytų sniego ir vėjo apkrovoms.
Kampas ir orientacija parenkami pagal geografinę vietą – Lietuvoje dažniausiai 30–40° pietų kryptimi.
Visa sistema sujungiama į elektros grandinę, pajungiama prie inverterio, paruošiama prijungimui prie ESO tinklo ir paleidžiama iškart po patikros. „Švari Energija“ atlieką pilną saulės elektrinės montavimą nuo projektavimo iki pridavimo visoje Lietuvoje.
Plačiau → „Švari Energija“ saulės elektrinės.
Saulės elektrinių montavimas
Saulės elektrinių montavimas pagal elektrinės tipą
Montavimas ant šlaitinio stogo
Tai dažniausias montavimo tipas Lietuvoje, Saulės elektrinių montavimas ant stogo dangos yra labai atsakingas darbas.
Moduliai tvirtinami prie stogo grebėstų naudojant specialius inkarus, kurie įrengiami nepažeidžiant hidroizoliacijos sluoksnio. Tvirtinimo sprendimai parenkami pagal dangą – skardai, bitumui ar čerpėms.
Konstrukcija leidžia užtikrinti reikiamą modulio pasvirimo kampą (30–40°), dažniausiai pietų kryptimi. Prieš montavimą įvertinama stogo būklė ir tvirtinimo vietų stiprumas.
Laidai instaliuojami su dviguba izoliacija, išvedami iki inverterio ir sujungiami.

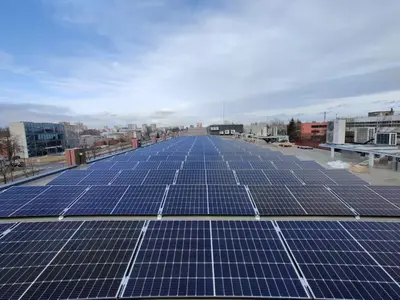

Montavimas ant plokščio stogo
Moduliai montavimo metu tvirtinami prie balastinės konstrukcijos, kuri negręžiama į dangą – konstrukcija laikosi savo svoriu. Tai apsaugo stogo paviršių nuo pažeidimų. Konstrukcijos kryptis, kampas reguliuojamas – tinka pietų, rytų ar vakarų kryptims.
Naudojami plastikiniai, cinkuoti arba aliuminio laikikliai su betono svoriais. Tinka EPDM, PVC, bituminėms dangoms.
Montavimas atliekamas be gręžimo, todėl tinkai naujos statybos namams su horizontaliais, plokščiais stogais.

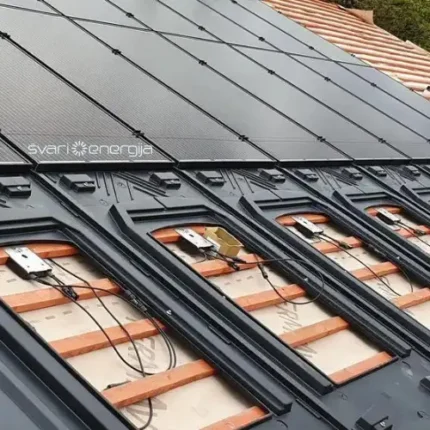

Montavimas ant čerpinio stogo
Naudojami keletos rūšių specialūs laikikliai, priklausomai nuo čerpių modelio, gamintojo. Tokiu būdu nepažeidžiamas stogo sandarumas, o montavimas atliekamas kokybiškai, ir vizualiai tvarkingas.
Konstrukcija tvirtinama prie gegnių, arba grebėstų. Montavimas ant čerpinių stogų reikalauja atidumo, kruopštumo, todėl laiko sąnaudos yra didesnės. Prieš montavimą įvertinama čerpių būklė – jei jos suirusios, rekomenduojamas keitimas.

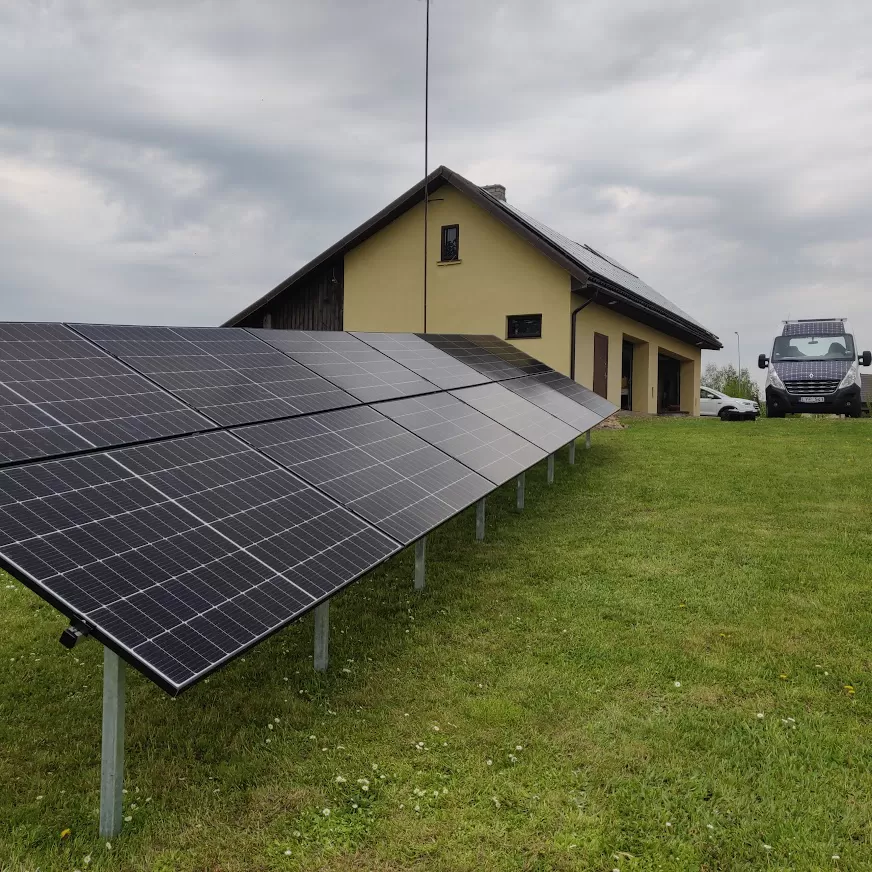

Montavimas ant žemės
Šis montavimo būdas pasirenkamas kai elektrinės negalima montuoti ant stogo dėl jo orientacijos, nuolydžio ar būklės, arba kitų priežasčių. Konstrukcijos tvirtinamos ant sraigtinių, spraustinių, arba betonuojamų polių, priklausomai nuo grunto tipo, reljefo.
Moduliai montuojami ant rėmo 30–40° kampu, kryptis gali būti pagal pageidavimą pietų, rytų, vakarų. Dar galima montuoti dviejų šlaitų konstrukciją, orentuotą rytai – vakarai, kai reikia ilgesnės generacijos paroje.
Kabelių pravedimas taipogi yra atsakingas etapas, vedama dažniausiai metro gylyje, naudojamas papildomas šarvas, gofra. Kabeliai sujungiami su inverteriu ir su paskirstymo skydu. Toks montavimo būdas tinkamas nutolusioms elektrinėms, ūkiams, sodyboms.
Įprasta saulės elektrinės montavimo eiga
- Objekto įvertinimas – įvertinamas sklypas arba stogas, jo nuolydis, šešėliai, elektros skydas ir esamo elektros įvado galia. Nustatoma, ar galima įsirengti saulės elektrinę, kokiu būdu ir kokios galios sistema reikalinga.
- Techninis sprendimas, parinkimas – pagal elektros kwh suvartojimą ir objekto ypatybes apskaičiuojama reikalinga galia, parenkami moduliai, inverteris, montavimo tipas ir konstrukcija.
- Pasiūlymo pateikimas – pateikiamas konkretus komercinis pasiūlymas: galutinė kaina, įrangos sudėtis, montavimo terminas ir atsiperkamumas.
- Montavimo darbai – saulės modulių montavimas ant stogo arba žemės, pravedami ir sujungiami kabeliai, darbai atliekami laikantis saugumo reikalavimų.
- Pajungimas ir testavimas – inverteris prijungiamas prie paskirstymo skydo, programuojamas inverteris, prijungiama stebėjimo sistema, patikrinami veikimo parametrai.
- ESO dokumentacija ir pridavimas – paruošiami visi reikalingi dokumentai, saulės elektrinė užregistruojama ESO sistemoje, įforminamas gaminančio vartotojo statusas, pateikiami dokumentai dotacijai, paramai gauti.
Dažniausiai užduodami klausimai (D.U.K.)
Kiek laiko trunka saulės elektrinės montavimas?
Montavimas trunka 1–2 dienas.
Darbai gali trukti ilgiau, jeigu stogas sudėtingos konstrukcijos, reikia papildomų tvirtinimo sprendimų arba yra montuojama ant žemės, prastas, nelygus gruntas.
Ar reikia pasitikrinti stogą prieš montavimą?
Prieš montavimą būtina įvertinti esamo stogo dangą.
Jei ji pažeista, sutrūkinėjusi, papuvusios gegnės, lotos, ar kitaip nepatikima – svarbu suremontuoti iki saulės elektrinės įrengimo darbų.
Kaip tvirtinami saulės moduliai prie stogo?
Naudojami specialūs laikikliai skirti saulės elektrinėms, gali būti tvirtinami į skardą, grebėstus, gegnes, pagal numatytus reikalavimus.
Tvirtinimo sistema parenkama pagal stogo tipą – skarda, čerpės, akmuo, bitumas ar plokščias stogas.
Ar reikia gręžti stogą montuojant modulius?
Gręžiama su specialiais tam skirtais varžtais, turi būti visos tvirtinimo vietos sandarios, kad neįvyktų vandens pratekėjimas.
Plokščiuose stoguose dažnai naudojamos balastinės konstrukcijas – jos negręžiamos į dangą, tvirtinamos su kontrasvoriais.
Kaip vyksta montavimas ant žemės?
Moduliai montuojami ant konstrukcijos pritvirtintos įsukamais, spraustiniais, arba betonuojamais poliais, priklausomai nuo grunto.
Prieš tai paruošiama vieta, įvertinamas paviršius, orientacija ir šešėliai.
Ar galima montuoti žiemą?
Taip, montavimas vyksta visais metų laikais, išskyrus atvejus, kai oro sąlygos neleidžia saugiai dirbti (gausus sniegas, šlapdriba, ledas ant stogo).
O montavimas antžeminių elektrinių priklauso nuo įšalo, jeigu jo nėra, galima montuoti. Techninių apribojimų – nėra.
